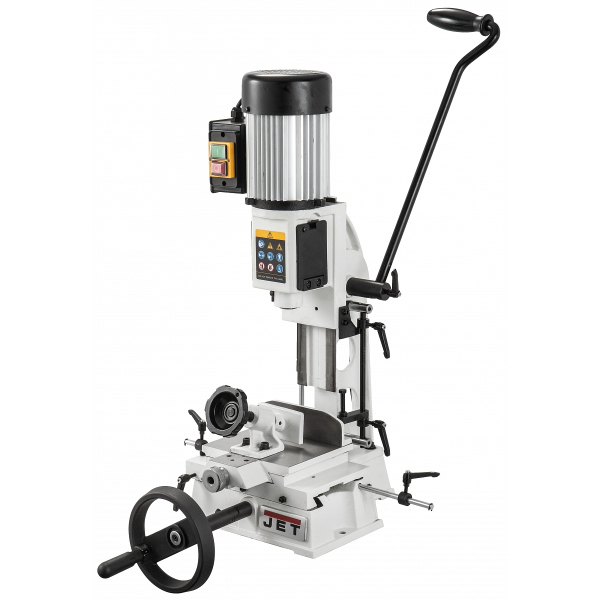

Станок долбежно-пазовальный JET JBM-4

Долбежно-пазовальный станок, выполняющий продольные и поперечные пазы для подготовки деталей к соединению методом шип-паз

Описание станка долбежно-пазовального JET JBM-4:

• Настольный долбежно-пазовальный станок JET JBM-4 предназначен для подготовки деталей под прямое соединение методом шип-паз под углом 90°.
• Его компактная прочная и устойчивая конструкция изготовлена из массивных чугунных отливок.
• Колонна станка закреплена под прямым углом к рабочему столу и не подлежит регулировке, что упрощает настройку и повышает точность работы.
• Заготовка фиксируется на координатном столе вдоль упора с помощью винтового прижима с наклонной осью. Перемещение вдоль упора осуществляется с помощью большого маховика с ручкой, а крайние точки настраиваются регулируемыми концевыми упорами. Поперечное движение используется в основном для центрирования резца относительно заготовки и выполняется при помощи небольшого накатного винта, а не маховика.
• Все компоненты стола, включая упоры и прижимы, изготовлены из чугуна, что гарантирует жесткость и отсутствие вибраций во время работы.
• Подача сверла-резака осуществляется длинной рукояткой с регулируемой высотой, что позволяет адаптировать станок под толщину заготовки и длину долбяка. Вес подвижной части уравновешивается газовым упором.
• Характеристики и возможности этого станка делают его оптимальным для выполнения стандартных операций как в любительских, так и в профессиональных условиях.
• Длинный рычаг с анатомической рукояткой обеспечивает комфорт при работе.

Технические особенности станка долбежно-пазовального JET JBM-4:

• JET JBM-4 — это компактный настольный долбежно-пазовальный станок для выполнения пазовых отверстий.
• Установлен однофазный электродвигатель с потребляемой мощностью 550 кВт и выходной мощностью 400 Вт. Он работает от сети 230В с частотой 50 Гц, потребляемый ток 2.4А.
• Способен обеспечить вращение до 1420 об/мин.
• Оснастка представляет собой сверлильный патрон 1-13 мм с переходником 3/4 дюйма для посадки резцов.
• Максимальный размер резцов для твердого дерева составляет 12х12 мм, а для мягкого 16х16 мм. Хвостовик резца может иметь максимальный диаметр 25/19 мм.
• Благодаря внушительному ходу сверла в 105 мм обеспечивается максимальная обрабатываемая толщина заготовки до 110 мм. Максимальное расстояние от стола до оправки резца — 110 мм.
• Расстояние от упора до центра резца составляет 65 мм, сам параллельный упор имеет габариты 180x40 мм.
• Размер основания станка — 310х270 мм.
• Размер рабочего стола 180х150 мм, он имеет продольный ход в 150 мм и поперечный ход в 80 мм.
• Вес оборудования составляет 39 кг.
• Производитель предоставляет официальную гарантию сроком на 12 месяцев.
