Токарно-гвинторізний верстат Jet GH-1880 ZX DRO RFS

Універсальний верстат для точного різьбонарізання та обробки металу

Опис токарно-гвинторізного верстата Jet GH-1880 ZX DRO RFS:

• Токарно-гвинторізний верстат JET GH-1880 ZX DRO RFS – це висококласне промислове обладнання, призначене для обробки торців, точіння деталей циліндричної та конічної форми, а також нарізання різьби різних стандартів. Потужний трифазний двигун на 5,5 кВт забезпечує стабільну роботу навіть під максимальним навантаженням, а система з 12 швидкостями дозволяє налаштовувати оберти шпинделя в діапазоні 25–1800 об/хв для оптимальної обробки різних матеріалів.

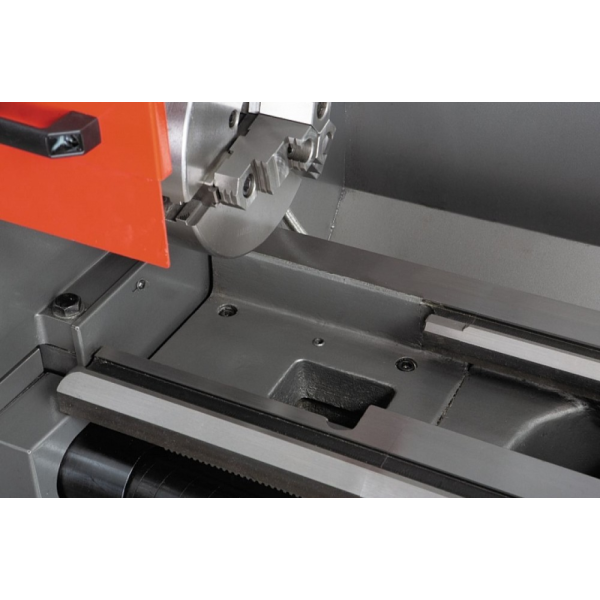

• Конструкція верстата дає змогу обробляти заготовки діаметром до 460 мм (без містка – до 690 мм) і довжиною до 2000 мм, з максимальною висотою над супортом 280 мм. Завдяки знімному містку розширюються можливості обробки великих деталей.

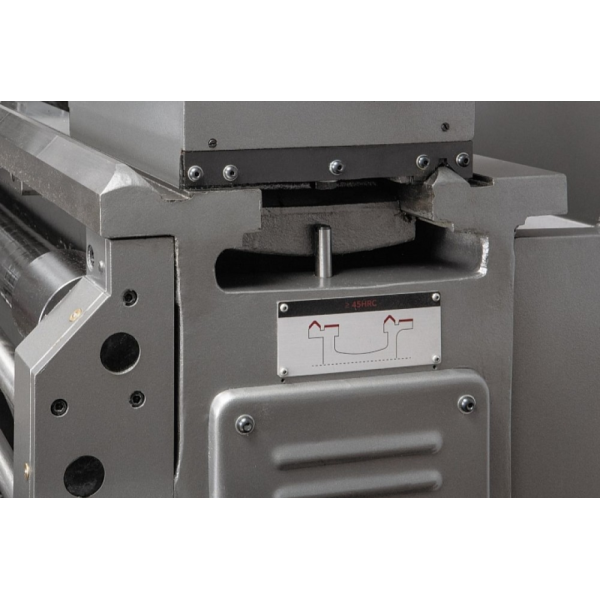

• Модель оснащена шпинделем з конусом МК-7, з’єднанням D1-8, прохідним отвором 80 мм і точними напрямними, загартованими та шліфованими для підвищеної довговічності. Коробка передач дозволяє нарізати дюймову (61 крок), метричну (24 кроки), модульну (20 кроків) та пітчеву (45 кроків) різьбу без заміни шестерень.
• Система DRO (цифрова індикація положення) підвищує точність роботи, а RFS (прискорене поздовжнє переміщення супорта) робить процес більш продуктивним. Шпиндель працює в масляній ванні, що зменшує шум і знос, а чавунна станина гарантує стабільність та жорсткість конструкції.
• Для зручності верстат оснащено насосом СОЖ 0,09 кВт з баком на 15 л, піноллю задньої бабки з конусом МК-5 і ходом 150 мм, а також супортом з поперечним ходом 300 мм та верхнім ходом 130 мм.

Технічні характеристики токарно-гвинторізного верстата Jet GH-1880 ZX DRO RFS:

• Потужність двигуна 5,5 кВт.
• Живлення від трифазної мережі 380-400 Вт.
• Частота обертів має 12 швидкостей від 25 до 1800 об/хв.
• Конус шпинделя MK-7.
• З'єднання D1-8 (DIN 55029).
• Прохідний отвір шпинделя 80 мм.
• Максимальний діаметр (без містка) 460 мм, до 690 мм зі знятим містком.
• Максимальна висота над супортом 280 мм.
• Відстань між центрами 2000 мм.
• Поперечний хід супорта 300 мм.
• Верхній хід 130 мм.
• Піноль задньої бабки MK-5, хід – 150 мм.
• Різьба:
  • Дюймова (61 крок): 1 5/8-72 TPI;
  • Метрична (24 кроки): 0.5–20 мм;
  • Модульна (20 кроків): 0.25–10 MP;
  • Пітчева (45 кроків): 3–1/4–96 DP.
• Для охолодження є насос потужністю 0,09 кВт, резервуар 15 л.
