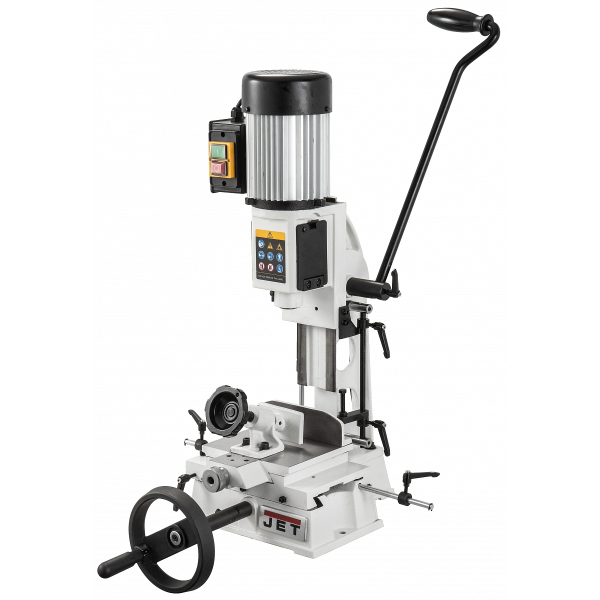

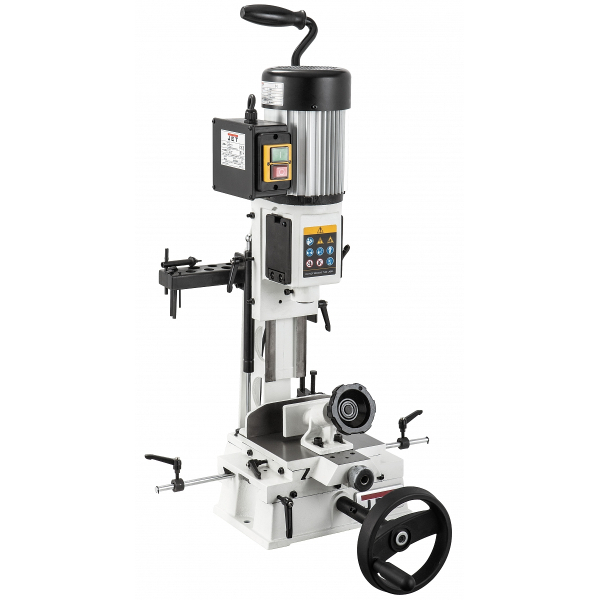

Верстат довбально-пазувальний JET JBM-4

Довбально-пазувальний верстат, що виконує поздовжні та поперечні пази для підготовки деталей до з'єднання методом шип-паз

Опис верстата довбежно-пазовального JET JBM-4:

• Настільний довбежно-пазувальний верстат JET JBM-4 призначений для підготовки деталей під пряме з'єднання методом шип-паз під кутом 90°.
• Його компактна міцна і стійка конструкція виготовлена з масивних чавунних виливків.

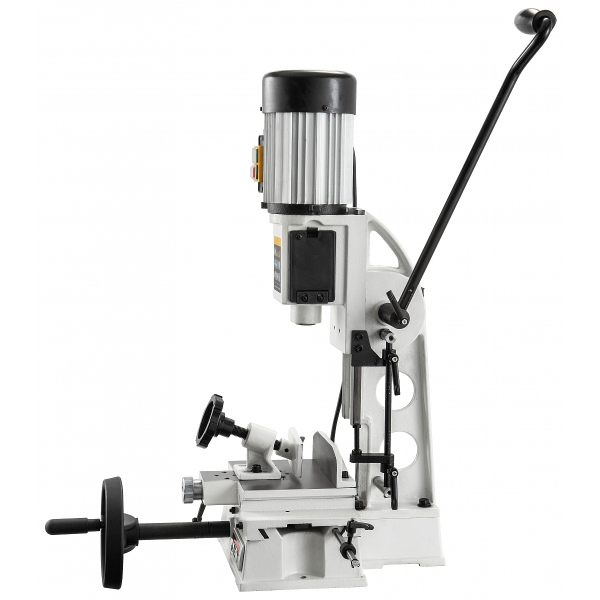

• Колона верстата закріплена під прямим кутом до робочого столу і не підлягає регулюванню, що спрощує налаштування і підвищує точність роботи.

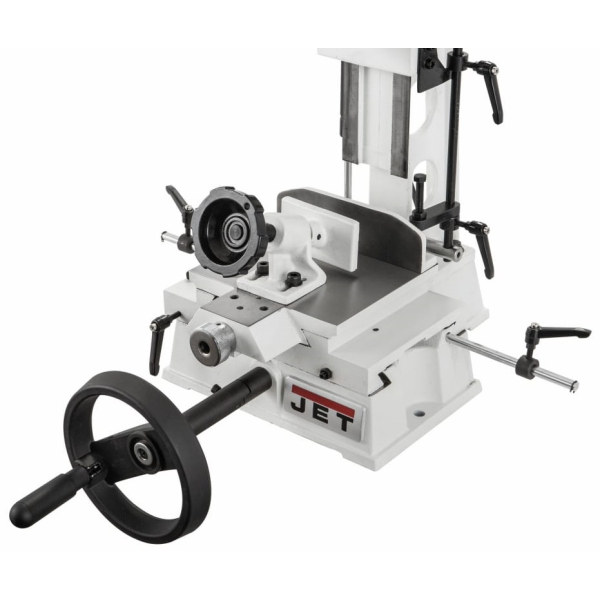

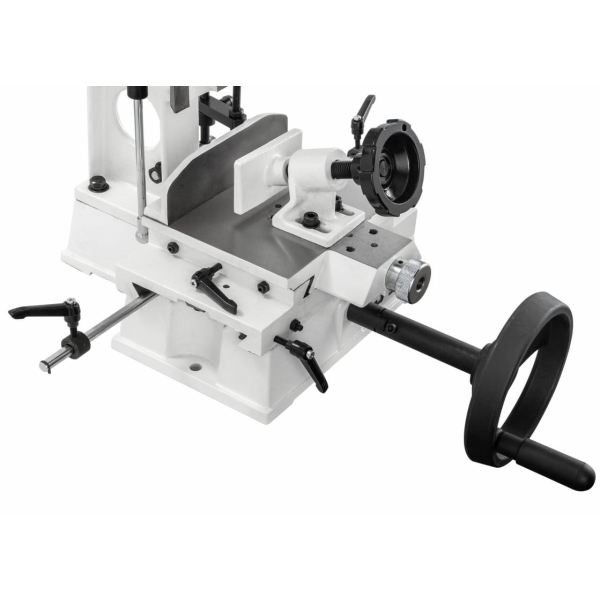

• Заготівля фіксується на координатному столі вздовж упору за допомогою гвинтового притискача з похилою віссю. Переміщення вздовж упору здійснюється за допомогою великого маховика з ручкою, а крайні точки налаштовуються регульованими кінцевими упорами. Поперечний рух використовується в основному для центрування різця відносно заготовки і виконується за допомогою невеликого накатного гвинта, а не маховика.
• Усі компоненти столу, включно з упорами і притисками, виготовлені з чавуну, що гарантує жорсткість і відсутність вібрацій під час роботи.

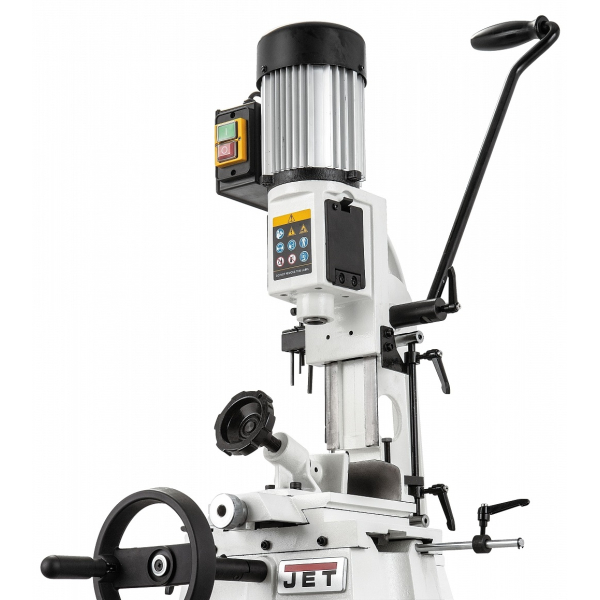

• Подача свердла-різака здійснюється довгим руків'ям з регульованою висотою, що дає змогу адаптувати верстат під товщину заготовки і довжину довбака. Вага рухомої частини врівноважується газовим упором.
• Характеристики та можливості цього верстата роблять його оптимальним для виконання стандартних операцій як в аматорських, так і в професійних умовах.
• Довгий важіль з анатомічною рукояткою забезпечує комфорт під час роботи.

Технічні особливості верстата довбально-пазовального JET JBM-4:

• JET JBM-4 — це компактний настільний довбально-пазувальний верстат для виконання пазових отворів.

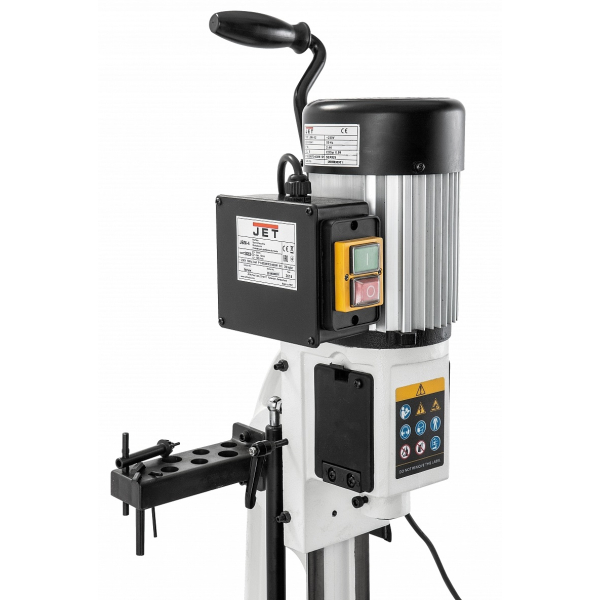

• Встановлено однофазний електродвигун зі споживаною потужністю 550 кВт і вихідною потужністю 400 Вт. Він працює від мережі 230В з частотою 50 Гц, споживаний струм 2.4А.
• Здатний забезпечити обертання до 1420 об/хв.

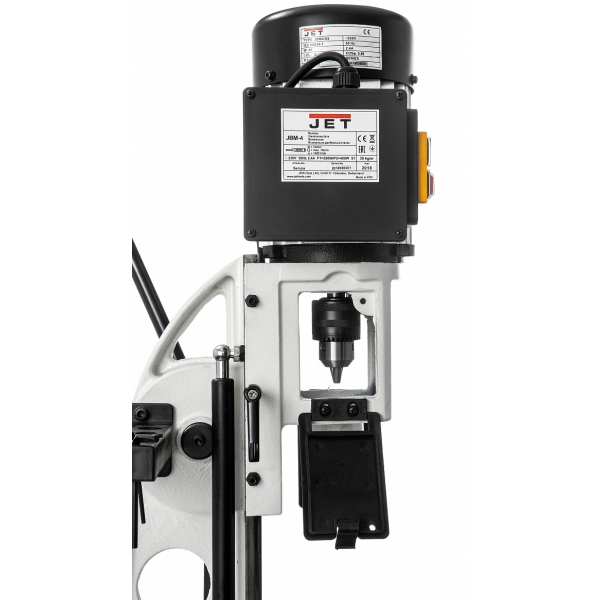

• Оснащення являє собою свердлильний патрон 1-13 мм з перехідником 3/4 дюйма для посадки різців.
• Максимальний розмір різців для твердого дерева становить 12х12 мм, а для м'якого 16х16 мм. Хвостовик різця може мати максимальний діаметр 25/19 мм.
• Завдяки значному ходу свердла в 105 мм забезпечується максимальна оброблювана товщина заготовки до 110 мм. Максимальна відстань від столу до оправлення різця — 110 мм.
• Відстань від упору до центру різця становить 65 мм, сам паралельний упор має габарити 180x40 мм.
• Розмір основи верстата — 310х270 мм.
• Розмір робочого столу 180х150 мм, він має поздовжній хід у 150 мм і поперечний хід у 80 мм.
• Вага обладнання становить 39 кг.
• Виробник надає офіційну гарантію терміном на 12 місяців.
